Ano ang mga pamamaraan ng mga kable ng DC circuit breaker?

Sa mga sistema ng suplay ng kuryente ng DC tulad ng bagong henerasyon ng lakas ng enerhiya, mga transit ng tren, at mga sentro ng data, ang mga breaker ng circuit ng DC ay mga pangunahing kagamitan upang matiyak ang kaligtasan ng circuit. Ang kanilang mga pamamaraan ng mga kable ay direktang nakakaapekto sa katatagan ng system at kahusayan sa proteksyon ng kasalanan. Ayon sa mga senaryo ng aplikasyon at mga katangian ng pag -load,DC circuit breakersay pangunahing nahahati sa mga kable ng solong-poste, dobleng-poste na mga kable, mga kable ng singsing, at halo-halong mga kable. Ang bawat pamamaraan ay may natatanging mga pakinabang sa teknikal at saklaw ng aplikasyon.

Single-post na mga kable: isang simple at mahusay na pangunahing solusyon

Ang single-post na mga kable ay ang pinaka-karaniwang paraan ng koneksyon ng DC circuit breaker. Kinokontrol nito ang positibo o negatibong linya sa pamamagitan ng isang solong circuit breaker at karaniwang ginagamit sa mga mababang sistema ng pamamahagi ng kapangyarihan ng DC. Sa string inverter ng solar photovoltaic power generation, ang single-post circuit breaker ay konektado sa serye na may positibong linya. Kapag naganap ang isang overcurrent o short-circuit na kasalanan, ang fault circuit ay maaaring mabilis na maputol. Ang pamamaraang ito ay may isang simpleng istraktura at mababang gastos, ngunit hindi nito maihiwalay ang positibo at negatibong mga poste nang sabay. Kailangan itong magamit gamit ang isang aparato sa proteksyon ng grounding. Ito ay angkop para sa mga senaryo na sensitibo sa espasyo at gastos, tulad ng mga sistema ng imbakan ng enerhiya sa bahay.

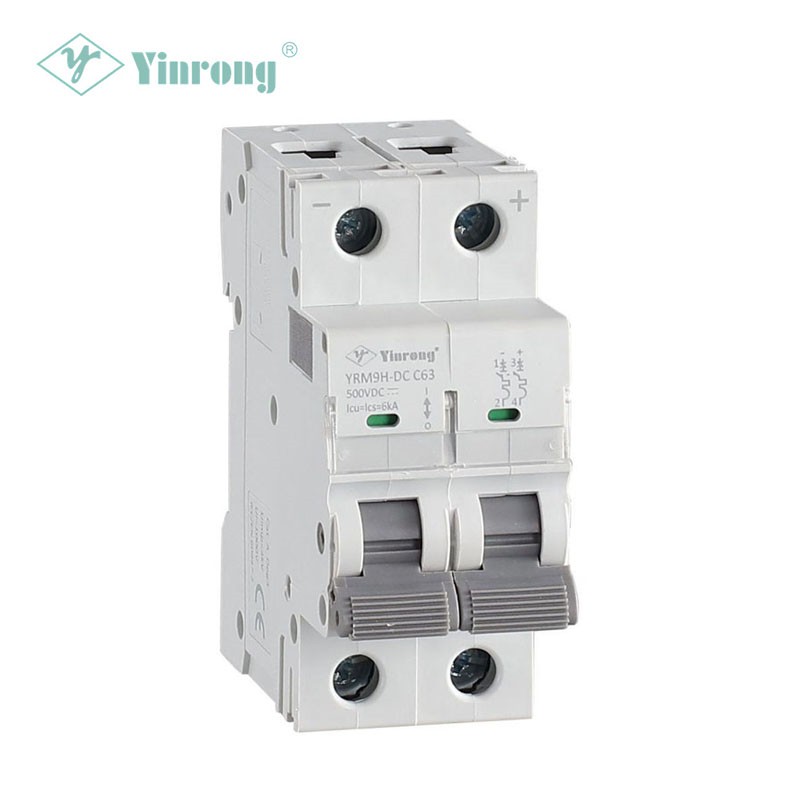

Bipolar Wiring: Proteksyon ng buong-kaligtasan na buong-poste

Ang mga kable ng bipolar ay gumagamit ng dalawang circuit breaker upang makontrol ang positibo at negatibong mga linya ayon sa pagkakabanggit, na maaaring mapagtanto ang sabay -sabay na pagputol ng positibo at negatibong mga poste, na makabuluhang pagpapabuti ng kakayahan sa paghihiwalay ng kasalanan. Sa sistema ng suplay ng kuryente ng traksyon ng transit ng riles ng lunsod, ang bipolar circuit breaker ay konektado sa serye na may positibo at negatibong mga poste ng contact network. Kapag naganap ang isang phase-to-phase short circuit o faulting fault, maaari itong mabilis na maputol ang buong-poste na kasalukuyang upang maiwasan ang pagkalat ng kasalanan. Kung ikukumpara sa mga kable ng unipolar, ang solusyon ng bipolar ay mas ligtas, ngunit ang gastos ng kagamitan, at pagtaas ng mga kinakailangan sa puwang sa pag -install. Ito ay angkop para sa mga high-boltahe at malaking kapasidad na mga sistema ng DC, tulad ng high-boltahe na direktang kasalukuyang paghahatid （HVDC） mga istasyon ng converter.

Mga Wiring Wiring: Tinitiyak ng Redundant Design ang patuloy na supply ng kuryente

Ang mga kable ng singsing ay nag-uugnay sa maraming mga breaker ng circuit ng DC sa isang closed-loop network at napagtanto ang kalabisan ng supply ng kuryente sa pamamagitan ng segment na kontrol. Sa sistema ng DC na hindi mapigilan na Power Supply (DC UPS) ng data center, pinapayagan ng mga kable ng singsing ang iba pang mga circuit breaker na awtomatikong isara at mapanatili ang suplay ng kuryente kapag nabigo ang anumang circuit breaker, lubos na nagpapabuti sa pagiging maaasahan ng system. Ang pamamaraang ito ay kailangang pagsamahin sa mga diskarte sa intelihenteng kontrol upang masubaybayan ang katayuan ng bawat circuit breaker sa real time at mabilis na lumipat. Madalas itong ginagamit sa mga senaryo na may napakataas na mga kinakailangan para sa pagpapatuloy ng suplay ng kuryente, ngunit ang pagiging kumplikado ng mga kable at gastos sa control ay mataas.

Hybrid Wiring: Na -customize na pagbagay sa mga kumplikadong pangangailangan

Para sa mga kumplikadong kondisyon sa pagtatrabaho, ang mga kable ng hybrid ay pinagsasama ang maraming mga pamamaraan upang makamit ang functional complementarity. Halimbawa, sa barko DC Power Grid, ang pangunahing linya ng supply ng kuryente ay gumagamit ng mga kable ng bipolar upang matiyak ang kaligtasan, habang ang pangalawang sanga ng pag-load ay gumagamit ng mga solong-poste na mga kable upang mabawasan ang mga gastos; Ang ilang mga bagong proyekto ng microgrid ng enerhiya ay pinagsama ang mga kable ng singsing na may mga bipol ng bipolar na isinasaalang-alang ang kalabisan na supply ng kuryente at proteksyon ng buong-poste. Ang mga kable ng Hybrid ay kailangang ipasadya ayon sa topology ng system, mga katangian ng pag -load at mga kinakailangan sa proteksyon, na sumusubok sa komprehensibong mga kakayahan ng solusyon ng koponan ng engineering.

Sa mabilis na pag -unlad ng bagong industriya ng enerhiya,DC circuit breaker Ang teknolohiya ng mga kable ay umuusbong patungo sa pagsasama at katalinuhan. Ang bagong henerasyon ng mga circuit breakers ay sumusuporta sa remote monitoring at fault prejudgment sa pamamagitan ng mga built-in na sensor at mga module ng komunikasyon, at may na-optimize na mga solusyon sa mga kable, maaari itong mapabuti ang kaligtasan at operasyon at pagpapanatili ng kahusayan ng DC system. Kapag pumipili at nagdidisenyo, ang mga negosyo ay kailangang komprehensibong isaalang -alang ang antas ng boltahe ng system, mga katangian ng pag -load at ekonomiya, at piliin ang pinaka -angkop na solusyon sa mga kable upang makabuo ng isang solidong linya ng pagtatanggol para sa matatag na operasyon ng sistemang elektrikal.
