Bakit Mahalaga ang 2P 125A Miniature Circuit Breaker para sa Maaasahang Proteksyon sa Elektrisidad ng DC

Abstract:Dahil ang modernong photovoltaic at mga sistema ng komunikasyon ay lalong umaasa sa maaasahang pamamahagi ng kuryente ng DC, naging mahalaga ang epektibong proteksyon ng circuit.Galaxy Fusenagbibigay ng2P 125A Miniature Circuit Breakeridinisenyo para sa mga DC application na nangangailangan ng overload na proteksyon, short-circuit na proteksyon, at ligtas na circuit isolation. Batay sa platform ng YRM9-125DC, sinusuportahan ng mga breaker na ito ang hinihingi na mga low-voltage na DC system habang nag-aalok ng DIN-rail installation, 10kA breaking capacity, at pagsunod sa IEC 60947-2 at GB/T 14048.2.

Talaan ng mga Nilalaman

• Ano ang 2P 125A Miniature Circuit Breaker?
• Paano Gumagana ang 2P 125A Miniature Circuit Breaker?
• Ano ang Mga Pangunahing Tampok?
• Ano ang mga Teknikal na Pagtutukoy?
• Saan Sila Karaniwang Ginagamit?
• Paano Mo Dapat Piliin ang Tamang DC Circuit Breaker?
• Ano ang Dapat Mong Isaalang-alang Sa Pag-install?
• Mga Madalas Itanong
• Konklusyon

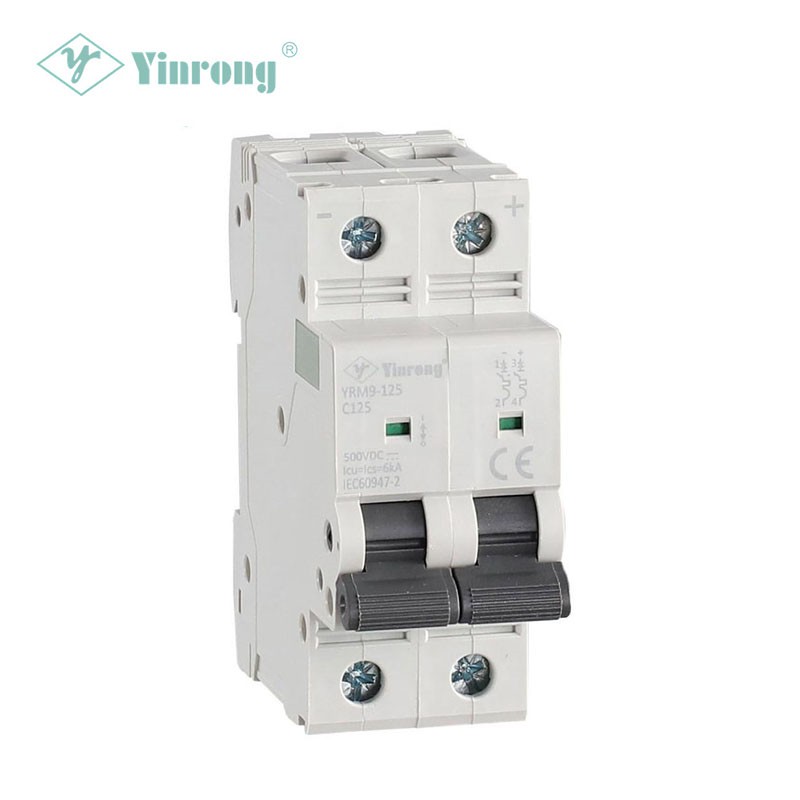

Ano ang 2P 125A Miniature Circuit Breaker?

A 2P 125A Miniature Circuit Breakeray isang DC protection device na idinisenyo upang matakpan ang mga abnormal na kasalukuyang kondisyon at magbigay ng circuit isolation kapag kinakailangan. Ang pagtatalaga ng "2P" ay tumutukoy sa isang dalawang-pol na pagsasaayos, habang ang 125A ay nagpapahiwatig ng nominal na kasalukuyang rating ng partikular na modelo.

Hindi tulad ng karaniwang fuse na karaniwang nangangailangan ng pagpapalit pagkatapos ng operasyon, maaaring i-reset ang isang circuit breaker pagkatapos ng naaangkop na pagsisiyasat ng fault. Ginagawa nitong partikular na kapaki-pakinabang para sa mga de-koryenteng sistema kung saan mahalaga ang kakayahang magamit, kahusayan sa pagpapanatili, at mabilis na pagpapanumbalik.

Ayon sa impormasyon ng produkto na ibinigay ng Galaxy Fuse, ang seryeng YRM9-125DC nito ay inilaan para sa mga DC system, partikular naimprastraktura ng komunikasyon at mga photovoltaic system. Sinusuportahan ng pamilya ng produkto ang mga configuration ng 1P, 2P, 3P, at 4P, na may mga na-rate na alon mula 80A hanggang 125A at mga configuration ng boltahe ng DC na umaabot mula 250VDC hanggang 1000VDC depende sa bilang ng poste.

Para sa mga mamimili na naghahambing ng mga opsyon sa proteksyon, ang pag-unawa sa pagkakaiba sa pagitan ng isang general-purpose AC breaker at isang purpose-designed DC breaker ay kritikal dahil ang DC fault interruption ay nagpapakita ng iba't ibang mga electrical challenge. Ang pagpili ng breaker na partikular na na-rate para sa boltahe ng DC ng system at mga kundisyon ng fault ay nakakatulong na mapabuti ang pangkalahatang pagiging maaasahan ng proteksyon.

Paano Gumagana ang 2P 125A Miniature Circuit Breaker?

Ang pangunahing layunin ng isang maliit na circuit breaker ay upang idiskonekta ang isang circuit kapag ang kasalukuyang ay lumampas sa isang katanggap-tanggap na kondisyon ng operating. Sa isang pag-install ng DC, ang breaker ay dapat na angkop na idinisenyo at na-rate para sa boltahe ng system at prospective na fault current.

Ang prinsipyo ng proteksyon ay maaaring isaalang-alang sa pamamagitan ng tatlong mahahalagang tungkulin:

• Proteksyon ng labis na karga:Tumutugon ang breaker kapag nananatili ang kasalukuyang nasa itaas ng pinapayagang antas ng pagpapatakbo para sa isang sapat na panahon.
• Proteksyon ng short-circuit:Mabilis nitong pinuputol ang mas mataas na fault currents upang mabawasan ang panganib ng pagkasira ng kagamitan.
• Isolation:Maaaring idiskonekta ang circuit sa panahon ng inspeksyon, pagseserbisyo, o pagpapanatili.

Ang teknikal na impormasyon ng YRM9-125DC ay tumutukoy sa kasalukuyang pagsubok sa oras sa 1.05In, 1.3In, 8In, at 12In. Para sa mga nakasaad na kundisyon ng pagsubok, ang mas mataas na antas ng fault-current ay nauugnay sa mabilis na pag-uugali ng tripping, na sumusuporta sa short-circuit protection function ng breaker.

Ano ang Mga Pangunahing Tampok ng 2P 125A Miniature Circuit Breaker?

Kapag pumipili ng DC miniature circuit breaker para sa pang-industriya o renewable-energy na mga aplikasyon, ang pagganap ng kuryente ay dapat suriin kasama ng kaginhawahan sa pag-install at pangmatagalang serbisyo.

1. Dalawang-Pole na Proteksyon

Ang pagsasaayos ng 2P ay nagbibigay ng praktikal na solusyon para sa mga circuit ng pamamahagi ng DC kung saan ang dalawang pole ay kailangang ilipat o ihiwalay nang magkasama. Mapapasimple nito ang pag-aayos ng proteksyon at pagpapanatili ng system.

2. Mataas na Kasalukuyang Rating

Ang isang 125A na rating ay ginagawang angkop ang klase ng breaker na ito para sa mas mataas na kasalukuyang mga aplikasyon ng pamamahagi ng DC kung saan ang mas maliliit na rating ng MCB ay hindi magbibigay ng sapat na kapasidad. Ang pamilyang YRM9-125DC ay sumasaklaw sa 80A–125A na kasalukuyang mga opsyon.

3. Kakayahang Boltahe ng DC

Ang kakayahan ng boltahe ng DC ay isang mahalagang pagsasaalang-alang kapag bumibili ng kagamitan sa proteksyon ng circuit. Tinutukoy ng mga detalye ng produkto ang mga configuration mula 250VDC hanggang 1000VDC ayon sa pag-aayos ng poste, na ginagawang naaangkop ang pamilya sa isang hanay ng mga arkitektura ng DC.

4. 10kA Breaking Capacity

Ang impormasyon ng produkto ng YRM9-125DC ay nagsasaad ng a10kA breaking capacity. Ang katangiang ito ay mahalaga kapag sinusuri kung ang isang proteksiyon na aparato ay maaaring ligtas na makagambala sa inaasahang fault current sa nilalayong lugar ng pag-install.

5. Pag-install ng DIN-Rail

Sinusuportahan ng DIN-rail mounting ang maginhawang pag-install sa mga electrical distribution assemblies at control cabinet. Maaari rin nitong gawing mas diretso ang pagpapalit at pagpapanatili para sa mga system integrator at mga electrical contractor.

6. International Standard Compliance

Tinutukoy ng dokumentasyon ng produkto ang pagsunod saIEC 60947-2atGB/T 14048.2. Dapat palaging i-verify ng mga mamimili ang naaangkop na sertipikasyon at dokumentasyon ng pagsubok para sa eksaktong modelo at nilalayon na merkado bago ang pagkuha.

Ano ang mga Teknikal na Pagtutukoy?

Ang mga teknikal na detalye ay dapat na ang panimulang punto kapag tinutukoy kung ang isang 2P 125A miniature circuit breaker ay angkop para sa isang partikular na pag-install ng DC.

Ang mga detalye sa itaas ay batay sa na-publish na impormasyon ng produkto ng tagagawa. Dahil ang boltahe at kasalukuyang kakayahan ay maaaring depende sa eksaktong pole configuration at mga kondisyon ng pag-install, dapat kumpirmahin ng mga engineering team ang huling pagpili laban sa pinakabagong teknikal na dokumentasyon bago mag-order.

Saan Sila Karaniwang Ginagamit?

Ang kumbinasyon ng proteksyon ng DC, mataas na kasalukuyang kapasidad, at compact na DIN-rail installation ay ginagawang angkop ang ganitong uri ng breaker para sa ilang mga electrical application.

Solar Photovoltaic System

Ang mga photovoltaic installation ay naglalaman ng maraming DC circuit sa pagitan ng solar modules, combiner equipment, controllers, baterya, at inverters. Ang mga wastong napiling DC circuit breaker ay maaaring magbigay ng proteksyon at paghihiwalay sa naaangkop na mga punto sa arkitektura ng pamamahagi.

Sistema ng Komunikasyon

Ang imprastraktura ng telekomunikasyon at komunikasyon ay madalas na umaasa sa pamamahagi ng kuryente ng DC. Ang maaasahang proteksyon ng circuit ay tumutulong sa paghiwalayin ang mga sira na sanga at sumusuporta sa pagpapanatili nang hindi kinakailangang isara ang mga hindi apektadong circuit.

Mga Panel ng Pamamahagi ng DC

Ang mga Industrial control system at DC distribution cabinet ay maaaring gumamit ng naaangkop na na-rate na mga miniature na circuit breaker upang protektahan ang mga indibidwal na papalabas na circuit habang pinapanatili ang isang structured na diskarte sa proteksyon.

Imbakan ng Enerhiya at Mga Kaugnay na Kagamitang DC

Kung ang isang DC power system ay nangangailangan ng mas mataas na kasalukuyang proteksyon ng sangay, ang isang naaangkop na na-rate na circuit breaker ay maaaring maging bahagi ng pangkalahatang arkitektura ng proteksyon. Gayunpaman, ang mga application ng pag-imbak ng enerhiya ng baterya ay nangangailangan ng maingat na pagsusuri ng fault current, boltahe, kakayahan sa pagkaantala, koordinasyon, at mga naaangkop na pamantayan.

Paano Mo Dapat Piliin ang Tamang DC Circuit Breaker?

Ang pagpili ng 2P 125A na miniature circuit breaker ay hindi dapat nakabatay sa amperage lamang. Isinasaalang-alang ng isang maaasahang proseso ng pagpili ang buong kapaligiran ng kuryente.

1. Kumpirmahin ang boltahe ng system.Ang rating ng boltahe ng DC ng breaker ay dapat matugunan o lumampas sa aktwal na kinakailangan ng system.
2. Kalkulahin ang kasalukuyang disenyo.Pumili ng na-rate na kasalukuyang naaangkop para sa tuluy-tuloy na pagkarga at naaangkop na mga kinakailangan sa disenyo ng elektrikal.
3. Tukuyin ang inaasahang short-circuit current.Ang kapasidad ng pagsira ay dapat na angkop para sa antas ng kasalanan sa punto ng pag-install.
4. Suriin ang configuration ng poste.Kumpirmahin kung ang 1P, 2P, 3P, o ​​4P na proteksyon ay kinakailangan ng arkitektura ng system.
5. I-verify ang compatibility ng conductor.Ang laki ng cable, mga terminal, paraan ng koneksyon, at mga kondisyon ng pag-install ay dapat na tugma sa napiling breaker.
6. Suriin ang mga pamantayan at sertipikasyon.Tiyaking nakakatugon ang dokumentasyon ng produkto sa mga regulasyon at kinakailangan ng customer na naaangkop sa target na merkado.
7. Isaalang-alang ang pag-install at pagpapanatili.Ang pag-mount ng DIN-rail at malinaw na pagkakakilanlan ay maaaring mapabuti ang organisasyon ng panel at kahusayan ng serbisyo.

Para sa mga procurement team na naghahanap ng aTagagawa o supplier ng China, dapat na suriin ang teknikal na dokumentasyon kasama ng kakayahan sa pagmamanupaktura, mga proseso ng pagkontrol sa kalidad, sertipikasyon, kakayahan sa paghahatid, at suporta pagkatapos ng benta.

Ano ang Dapat Mong Isaalang-alang Sa Pag-install?

Ang tamang pag-install ay kasinghalaga ng pagpili ng tamang breaker. Ang isang de-kalidad na circuit protection device ay hindi makakabawi para sa maling mga wiring, hindi sapat na sukat ng conductor, o isang hindi angkop na disenyo ng system.

• Sundin ang wiring diagram ng manufacturer at mga tagubilin sa pag-install.
• Kumpirmahin ang DC polarity at terminal identification bago pasiglahin ang circuit.
• Gumamit ng mga conductor at terminal na angkop para sa kasalukuyang na-rate at kapaligiran sa pag-install.
• Suriin ang tightening torque ayon sa naaangkop na teknikal na dokumentasyon.
• I-verify ang boltahe ng breaker at kapasidad ng breaking laban sa aktwal na mga kondisyon ng system.
• Pana-panahong suriin ang mga koneksyon para sa mga palatandaan ng sobrang init, pagkaluwag, o pinsala sa makina.
• Ang mga kwalipikadong tauhan ng kuryente lamang ang dapat magsagawa ng pag-install, pagsubok, pag-troubleshoot, o pagpapanatili.

Tinutukoy din ng na-publish na impormasyon ng YRM9-125DC ang maximum wire connection na 25mm² at DIN-rail installation, na nagbibigay sa mga panel designer ng kapaki-pakinabang na impormasyon kapag nagpaplano ng mga layout ng enclosure.

Mga Madalas Itanong

Ano ang ibig sabihin ng 2P sa isang 125A miniature circuit breaker?

Ang ibig sabihin ng "2P" ay may dalawang poste ang breaker. Sa isang sistema ng proteksyon ng DC, ang eksaktong pagsasaayos ng switching at paghihiwalay ay dapat matukoy ayon sa electrical architecture at naaangkop na mga regulasyon.

Angkop ba ang isang 2P 125A MCB para sa mga solar PV system?

Magagamit ito sa angkop na mga DC photovoltaic application kapag ang rating ng boltahe nito, kasalukuyang rating, kapasidad ng pagsira, configuration ng poste, at mga kinakailangan sa pag-install ay tumutugma sa disenyo ng system. Ang YRM9-125DC ay partikular na kinilala para sa solar photovoltaic at mga aplikasyon ng komunikasyon.

Ano ang breaking capacity ng YRM9-125DC?

Ang nai-publish na impormasyon ng produkto ay tumutukoy sa a10kA breaking capacity. Ang aktwal na kaangkupan ay dapat pa ring suriin laban sa inaasahang short-circuit na kasalukuyang sa punto ng pag-install.

Anong mga pamantayan ang sinusunod ng produkto?

Kinikilala ng tagagawaIEC 60947-2atGB/T 14048.2bilang naaangkop na mga pamantayan para sa produkto. Ang mga mamimili ay dapat humiling ng kasalukuyang pagsunod at dokumentasyon ng sertipikasyon para sa kanilang mga partikular na kinakailangan sa pagbili.

Ano ang mechanical lifespan?

Ang nai-publish na mga detalye ay nagsasaad ng mekanikal na habang-buhay ng20,000 cycle. Ang aktwal na buhay ng serbisyo ay maaaring depende sa mga kondisyon ng pagpapatakbo, dalas ng paglipat, mga kondisyon sa kapaligiran, at mga kinakailangan sa aplikasyon.

Konklusyon

Ang maaasahang proteksyon ng DC circuit ay nangangailangan ng higit pa sa pagpili ng isang breaker na may tamang kasalukuyang rating. Isang angkop2P 125A Miniature Circuit Breakerdapat pagsamahin ang naaangkop na kakayahan ng boltahe ng DC, kapasidad ng pagsira, pagsasaayos ng poste, pagkakatugma sa pag-install, at mga kinikilalang pamantayan. Ang YRM9-125DC platform mula sa Galaxy Fuse ay idinisenyo para sa mga application kabilang ang photovoltaic at mga sistema ng komunikasyon, na may mga nai-publish na mga detalye kabilang ang 80–125A rated current, hanggang 10kA breaking capacity, DIN-rail installation, at pagsunod sa IEC 60947-2 at GB/T 14048.2.

Kung ikaw ay naghahanap ng maaasahang proteksyon ng DC circuit para sa isang photovoltaic na proyekto, sistema ng komunikasyon, panel ng pamamahagi, o iba pang pang-industriya na aplikasyon,makipag-ugnayan sa aminupang talakayin ang iyong boltahe, kasalukuyang, configuration ng poste, mga kinakailangan sa pag-install, at mga detalye ng proyekto. Ang Galaxy Fuse ay maaaring magbigay ng impormasyon ng produkto at teknikal na suporta upang matulungan kang matukoy ang angkop na solusyon sa proteksyon ng circuit.
